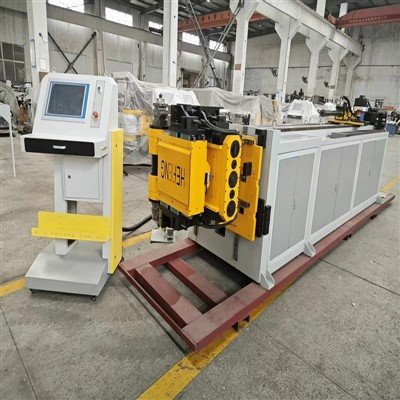

Magni tal-liwi tat-tubu tal-mandrin CNC
Il-Magni tal-Liwi tat-Tubi tal-Mandrin CNC tutilizza kontroll servo multi-assi biex tipproduċi liwjiet preċiżi u ripetibbli f'tubi u pajpijiet tal-metall b'ħitan irqaq-mingħajr iċċattjar, tikmix, jew distorsjoni trasversali-eċċessiva. Iddisinjati għal ambjenti ta 'manifattura ta' produzzjoni għolja -, il-magna tissinkronizza kontrolluri tal-loġika programmabbli (PLC) b'viti tal-ballun ta 'preċiżjoni u sistemi ta' kklampjar idrawliċi biex iżommu raġġi tal-linja ċentrali konsistenti (CLR) sa 1xD.
Infrastruttura ta' produzzjoni integrata-inkluż-tħin tal-gantry CNC fid-dar għall-livellar tas-sodda strutturali u kontrolli stretti tal-allinjament tal-interferometru tal-lejżer-tiżgura riġidità tal-qafas u stabbiltà ġeometrika-fit-tul taħt operazzjoni industrijali kontinwa.
Speċifikazzjonijiet Tekniċi
|
Parametru / Speċifikazzjoni |
Medda Industrijali Standard |
|
Max. Dijametru ta' Barra tat-Tubu (OD) |
16 mm – 168 mm (Personalizzabbli sa 219 mm) |
|
Max. Ħxuna tal-ħajt |
0.5 mm – 10 mm (Dipendenti mill-materjal) |
|
Min. Raġġ tal-Linja Ċentrali (CLR) |
1xD - 1.5xD (Użu ta 'mandrin standard u die tal-wiper) |
|
Veloċità tal-Assi tal-liwi |
Sa 40 grad / sekonda (servo-programmabbli) |
|
Preċiżjoni tal-liwi (Ripetibbiltà) |
± 0.05 grad |
|
Għalf u Preċiżjoni ta 'Rotazzjoni |
± 0.05 mm / ± 0.05 grad |
|
Konfigurazzjoni tal-Assi |
3-Assi sa 9-Assi (kombinazzjonijiet YBC / YBC-P) |
|
Sistema ta' Kontroll |
CNC industrijali b'Interface Touchscreen (EtherCAT xarabank) |
|
Max. Distanza ta' Estinzjoni tal-Mandrin |
Estrazzjoni bikrija tal-mandrin programmabbli (0 sa 50 mm) |
Karatteristiċi Ewlenin
Sinkronizzazzjoni tas-Servo ta' -Assis Multipli:Servomuturi AC indipendenti jmexxu l-assi tal-għalf (Y), rotazzjoni (B), u liwja (C), jeliminaw backlash mekkaniku u jżommu sinkronizzazzjoni stretta waqt liwjiet komposti kumplessi.
Estrazzjoni bikrija tal-mandrin programmabbli:L-unità tal-estrazzjoni tal-mandrin idrawliku tirtira l-plagg qabel ma jitlesta ċ-ċiklu tal-liwja, u tevita l-punteġġ tad-dijametru minn ġewwa-u tnaqqas il-frizzjoni fuq it-tubi tal-istainless steel jew tat-titanju b'ħitan irqaq-.
Assemblaġġ tal-qafas riġidu-Azzar/Weldjat:It-tubi ta' l-azzar strutturali tal-ħajt tqil-u l-weldjaturi meħlusa-l-istress jassorbu tagħbijiet ta' torsjoni għolja waqt ċikli ta' liwi ta'-pressjoni għolja, u jimminimizzaw ir-resort tal-qafas.
Multi-Stack Tooling Stackers:Jakkomoda sa tliet raġġi differenti jew munzelli ta' għodda b'ħafna-raġġ fuq ras ta' magna waħda, li jippermettu fabbrikazzjoni ta' komponenti kumplessi mingħajr tibdil manwali tal-għodda.
Interface grafika tal-kontroll CNC 3D:L-operaturi jimportaw fajls standard STEP jew IGES CAD direttament fil-kontrollur industrijali, li awtomatikament jikkalkula l-kumpens tar-rilassament u jiġġenera kodiċi ta 'eżekuzzjoni tal-magni.
Proċess ta' Ħidma
Tagħbija tal-Materjal:L-operatur jew loader awtomatizzat iqiegħed it-tubu tal-metall mhux maħdum fuq il-kollet tal-ġarr.
Pożizzjonament tal-mandrin:Il-mandrin intern javvanza ġewwa t-tubu sal-punt tanġent eżatt tal-liwja li jmiss biex isostni l-ħajt ta 'ġewwa.
Setup tad-Die tal-Kklampjar u Pressjoni:Id-die tal-morsa tassigura t-tubu kontra d-die tal-liwja, filwaqt li d-die tal-pressjoni tapplika forza ta 'assistenza lonġitudinali biex timbotta l-materjal fiż-żona tal-liwja, ittaffi t-tirqiq tal-ħitan ta' barra-.
Eżekuzzjoni tal-liwi:Id-driegħ tal-liwja jdur għall-angolu programmat (assi C-) filwaqt li d-die tal-pressjoni u l-ġarr jimxu f'armonija kkoordinata.
Estrazzjoni tal-Mandrin u Ħoll:Il-mandrin jinġibed lura ftit qabel it-tlestija, il-morsa u l-pressjoni jmutu rilaxx, u l-indiċi tal-ġarr (assi Y/B) għall-liwja li jmiss jew iħottu l-parti lesta.
Applikazzjonijiet
Exhaust & Chassis tal-Karozzi:Fabbrikazzjoni ta 'pajpijiet ta' dħul ta 'konvertitur katalitiku kumpless, gaġeġ tar-romblu, u subframes strutturali minn azzar aluminizzat u tubi ta' l-istainless steel.
Linji ta' Fluwidu Aerospazjali:Liwi ta' tubi ta' Inconel, titanju, u liga tal-aluminju ta' purità għolja,-rqaq għal kontroll ambjentali u sistemi idrawliċi tal-inġenji tal-ajru.
HVAC u Tkessiħ:Jipproduċu U-liwjiet u headers kumplessi tar-ritorn f'tubi ta 'skambjatur tas-sħana tar-ram u l-aluminju mingħajr restrizzjoni tal-fluss.
Makkinarju Tqil u Idrawlika:Bini ta' linji ta' distribuzzjoni ta' fluwidu idrawliku bi pressjoni għolja-li jifilħu pressjonijiet operattivi li jaqbżu t-300 bar mingħajr għeja tal-ġogi.
Għodda u Konfigurazzjoni
Komponenti tal-għodda:L-eżekuzzjoni xierqa tal-liwja tiddependi fuq sett imqabbel li jikkonsisti mid-die tal-liwja, die tal-morsa, die tal-pressjoni, die tal-wiper, u mandrin (plagg, iffurmat, jew mandrin tal-ballun/link għal raġġi stretti).
Għażla tal-Materjal:L-għodda hija mmanifatturata minn azzar tal-għodda ta' liga-għolja (eż., H13, D2) jew bronż Ampco / bronż tal-aluminju biex jipprevjeni t-tiġr meta jifforma azzar li ma jissaddadx, azzar tal-karbonju, jew tubi mhux-tal-ħadid.
Għażliet ta' Konfigurazzjoni:
Konfigurazzjoni YBC Standard: Setup bażiku ta '3 assi għal liwjiet planari.
Sħiħ-Auto CNC Multi-Munzell: Rakkomandat għal partijiet aerospazjali u awtomotivi li jeħtieġu radji multipli u rotta spazjali kumplessa f'operazzjoni waħda ta' kklampjar.
Assistenza tal-Booster: Booster tal-imbottatura idrawlika integrata fuq il-press die slide għal ultra-raġġi stretti (1D) fuq applikazzjonijiet b'ħitan-rqaq.
Personalizzazzjoni
Irjus tal-liwi speċjalizzati:Armi tal-liwja tal-profil estiż jew dejjaq iddisinjati biex jikklerjaw ġeometriji kumplessi u multi-tal-liwja fejn għodda tradizzjonali tinterferixxi mal-liwjiet iffurmati qabel.
Integrazzjoni tal-Awtomazzjoni:Prontezza ta' l-interface għal armi robotiċi ta' tagħbija/ħatt, loaders awtomatiċi tal-bundle, u stazzjonijiet downstream tal-qtugħ bil-lejżer jew tal-iffurmar tat-tarf-.
Speċifikazzjonijiet tal-Vultaġġ u l-Enerġija:Konfigurazzjonijiet elettriċi mibnija biex jaqblu mal-istandards reġjonali tal-pjanti (eż., 380V/50Hz, 415V/50Hz, 480V/60Hz 3-phase).
Sensuri ta' Sejbien tal-Ħjata:Finders tal-ħjata ottiċi jew mekkaniċi tal-weldjatura-integrati fl-assi tar-rotazzjoni tal-kollet biex jorjentaw il-ħjata tat-tubu lejn l-assi newtrali waqt il-liwi.
Kwalità u Ittestjar
Makkinar Strutturali:Is-sodod tal-magni ewlenin u l-irjus tal-liwi huma mmaxinjati fuq art CNC kbar-ċentri tat-tħaffir u t-tħin tat-tip f'setup wieħed biex jiggarantixxu paralleliżmu u perpendikolarità fl-uċuħ kollha tal-immuntar.
Spezzjoni Dimensjonali:L-iwweldjar tal-qafas jgħaddu minn ttestjar ultrasoniku (UT) u spezzjoni tal-partiċelli manjetiċi (MPI) fuq ħjatat li jġorru tagħbija kritika-. Il-verifika ta' wara-magni tuża laser trackers biex tikkonferma l-allinjament tal-assi f'0.02 mm.
Ittestjar tal-Aċċettazzjoni tal-Fabbrika (FAT):Kull magna tgħaddi minn test kontinwu ta' ċiklu niexef ta' 72-siegħa segwit minn tgħawwiġ tal-kampjun ta' materjal ħaj bl-użu tal-grad u d-dimensjonijiet speċifiċi tat-tubu tal-klijent. Id-dimensjonijiet tal-parti mkejla (raġġ, perċentwal ta' traqqiq tal-ħajt, u ovalità) huma dokumentati f'rapport ta' spezzjoni mibgħut mat-tagħmir.
Ċertifikazzjoni ta' Konformità:Il-kabinetti elettriċi jaderixxu mal-istandards tal-kostruzzjoni tal-pannelli CE u UL, li jutilizzaw komponenti industrijali minn Schneider, Siemens, u Mitsubishi.
FAQ
Q: X'jipprevjeni l-irqaq u t-tikmix tal-ħajt tat-tubu waqt liwjiet-raġġ stretti?
A: It-tnaqqija u t-tikmix tal-ħajt huma kkontrollati permezz ta 'kombinazzjoni ta' ġeometrija tal-għodda u applikazzjoni ta 'forza mekkanika. Mandrin multi-boċċi jappoġġja d-dijametru ta 'ġewwa direttament fil-punt tanġent biex jipprevjeni kollass 'il ġewwa. Fl-istess ħin, die tal-wiper pożizzjonat immedjatament qabel il-punt tal-liwja jipprevjeni t-tmewwiġ tal-ħajt ta 'barra-, filwaqt li booster tad-die tal-pressjoni idrawlika jimbotta l-materjal 'il quddiem fiż-żona tal-liwja biex iżżomm ħxuna uniformi tal-ħajt.
Q: X'inhi l-ħxuna massima tal-ħajt u OD li l-magna tista 'timmaniġġja?
A: Il-konfigurazzjonijiet standard jipproċessaw dijametri ta 'barra tat-tubu minn 16 mm sa 168 mm, bi ħxuna tal-ħajt li jvarjaw sa 10 mm skont is-saħħa tat-tensjoni tal-materjal. Pajpijiet strutturali tal-ħajt tqil-jew ligi speċjalizzati ta '-tensjoni għolja (bħal titanju jew azzar inossidabbli għoli-nikil) jeħtieġu tunnellaġġi speċifiċi ta' kklampjar u klassifikazzjonijiet tat-torque tal-mutur, li huma kkonfigurati matul l-istadju ta 'reviżjoni tal-inġinerija.
Q: Jista 'l-kontrollur CNC jimporta fajls CAD direttament?
A: Iva. L-unità ta 'kontroll CNC industrijali taċċetta formati standard ta' fajls CAD 3D inklużi STEP, IGES, u DXF. Is-softwer awtomatikament estratti d-dejta tal-liwja (koordinati XYZ jew valuri YBC), jissimula s-sekwenza tal-liwi biex jiċċekkja għal ħabtiet fiżiċi tal-magni, u jikkumpensa għal springback tal-materjal ibbażat fuq profili ta 'elastiċità maħżuna.
Q: Liema data hija meħtieġa biex tikseb għodda preċiża u kwotazzjoni tal-magni?
A: Biex tagħżel il-mudell tal-magna korretta u ddisinja għodda xierqa, ibgħat il-parametri li ġejjin: dijametru ta 'barra tat-tubu (OD), ħxuna tal-ħajt, grad ta' materjal (eż., azzar inossidabbli 304, azzar tal-karbonju 1020, aluminju 6061), raġġ tal-linja ċentrali (CLR), grad ta 'liwja (DOB), tanġenti dritti bejn liwjiet, u volum ta' produzzjoni annwali mistenni.
Q: Kif tiġi ttrattata l-installazzjoni tal-magni u t-taħriġ tal-operatur?
A: Il-kunsinna standard tinkludi assistenza ta 'kummissjonar mill-bogħod u manwali komprensivi ta' tħaddim diġitali. Għal-rekwiżiti fuq il-post, inġiniera ta' servizz ċertifikata-fabbriki jintbagħtu biex jimmaniġġjaw livellar mekkaniku, kalibrazzjoni tal-assi tal-laser, ġirjiet ta' produzzjoni ta' prova, u taħriġ prattiku-għall-persunal tal-manutenzjoni u l-ipprogrammar tiegħek.
